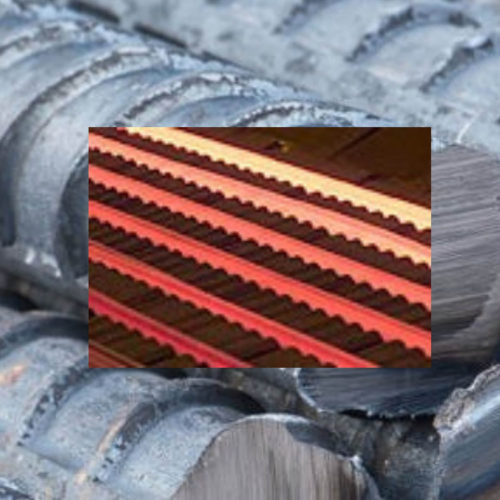

Měření závitových tyčí a betonářské oceli Online

Naše řešení je zařízení pro bezdotykové měření rozměrů, které kombinuje několik optických principů a technik strojového vidění pro kontrolu přesných rozměrů / parametrů závitových tyčí a betonářské oceli válcované za tepla.

Zařízení je speciálně navrženo pro možnost integrace přímo do válcovací trati s kapacitou skenování během procesu válcování a nepřetržité zobrazování výsledků operátorovi.

Konstrukce umožňuje měření vývalků až do teplot 1100 °C.

Při průchodu měřicím systémem budou skenovány jednotlivé sekce. Po měření každého válcovaného vývalku systém zobrazí měřený profil a další data.

Vhodné rozložení umožňuje 3D vyhodnocení naskenovaných dat a zobrazení všech měřených parametrů, které operátor potřebuje pro efektivní řízení výroby.

Zařízení bude měřit a zobrazovat rozměry při aktuální teplotě výrobku. Při známém koeficientu ß lze obsluze zobrazovat i přepočtené rozměry za studena.

Vzhledem k tomu, že sortiment válcovaných výrobků představuje větší počet profilů, může zařízení měřit závitové tyče a betonářskou ocel a také všechny základní tvary ocelových vývalků, tyčí a drátů. Měřicí zařízení lze také upravit tak, aby vyhovovalo požadavkům vaší výroby.

Parametry, které lze měřit na kulatých válcovaných tyčích a drátech:

  • průměr.
  • tolerance průměru,
  • ovalita.

Parametry, které lze měřit na závitových tyčích a betonářské oceli:

  • rozměr nad podélnými žebry (rozměr přes vodu). – d2
  • vnější průměr přes žebra – d1
  • průměr jádra – d
  • relativní vzdálenost / poloha žeber – ∆c
  • výška žeber – h1, h2
Technické parametry
Parametr Hodnota Jednotka
Přesnost měření od +/-0,03 mm
Rychlost snímání do 200 řezů/s
Požadovaná přesnost úhlového polohování vývalku +/-2 °
Požadovaná přesnost radiálního polohování vývalku +/-20 mm
Rozměry měřicího zařízení š×v×h 1200×1200×800 mm
Hmotnost měřicího zařízení 540 kg
Teplota vývalku 0 až 1200 °C
Napájení 24/230/400 V
Stupeň krytí měřicího zařízení IP 65
Datové propojení (metalika/optika) Ethernet
Možnost komunikace s nadřazeným systémem Ano
Možnost automatické verifikace Ano
Výstupy ze systému Textové a grafické
